نورگیر فری‌فرم ساختمان ملاصدرا

نورگیر فری‌فرم ساختمان ملاصدرا برای دهانه‌ای به ابعاد ۸ در ۴ متر در مرکز وید یک ساختمان اداری طراحی شده است. فرم عدسی‌شکل، قطعات کدگذاری‌شده و اتصال پیچ‌ومهره‌ای، ویژگی‌های اصلی این پروژه هستند. تصاویر این صفحه بخشی از مراحل اجرای سازه را نشان می‌دهند و امکان مشاهده جزئیات نورگیر را پیش از پوشش نهایی فراهم می‌کنند.

مشخصات نورگیر ساختمان ملاصدرا

• کاربری ساختمان: اداری
• محل نورگیر: مرکز وید یا فضای باز میان طبقات
• ابعاد دهانه: ۸ متر در ۴ متر
• فرم کلی: عدسی‌شکل با ساختار فری‌فرم
• روش اتصال قطعات: پیچ و مهره، پس از ساخت جداگانه اجزا
• اجزای ثبت‌شده: سازه فلزی و پوشش‌های آلومینیومی
• نوع شیشه ذکرشده در شرح پروژه: HS

ابعاد بالا مربوط به دهانه نورگیر است. در معرفی اولیه، عدد مشخصی برای ارتفاع یا خیز عدسی ثبت نشده؛ بنابراین فرم سه‌بعدی را باید همراه با تصاویر و نقشه‌های پروژه بررسی کرد. این تفکیک کمک می‌کند ابعاد بازشو با ارتفاع سازه یا مساحت سطح شیشه اشتباه گرفته نشود.

طراحی عدسی‌شکل در مرکز وید اداری

قرارگیری نورگیر در مرکز وید، آن را به بخشی از ترکیب معماری فضای میانی ساختمان تبدیل می‌کند. در این موقعیت، شکل سقف از طبقات اطراف نیز دیده می‌شود و هندسه سازه در نمای داخلی حضور دارد. طرح عدسی‌شکل این پروژه، سطح نورگیر را از یک صفحه تخت به حجمی منحنی تبدیل کرده است.

در طراحی نورگیر فری‌فرم ساختمان ملاصدرا، سرکار خانم مهندس توت‌زاری به‌عنوان طراح و معمار اثر، فرم عدسی را با موقعیت دهانه در فضای اداری پیوند داده‌اند. برای شناخت نمونه‌های دیگر این رویکرد، مجموعه پروژه‌های سازه فری‌فرم ایراچی امکان مقایسه شکل سقف و نحوه قرارگیری آن در معماری را فراهم می‌کند.

از قطعه‌سازی تا اتصال پیچ و مهره

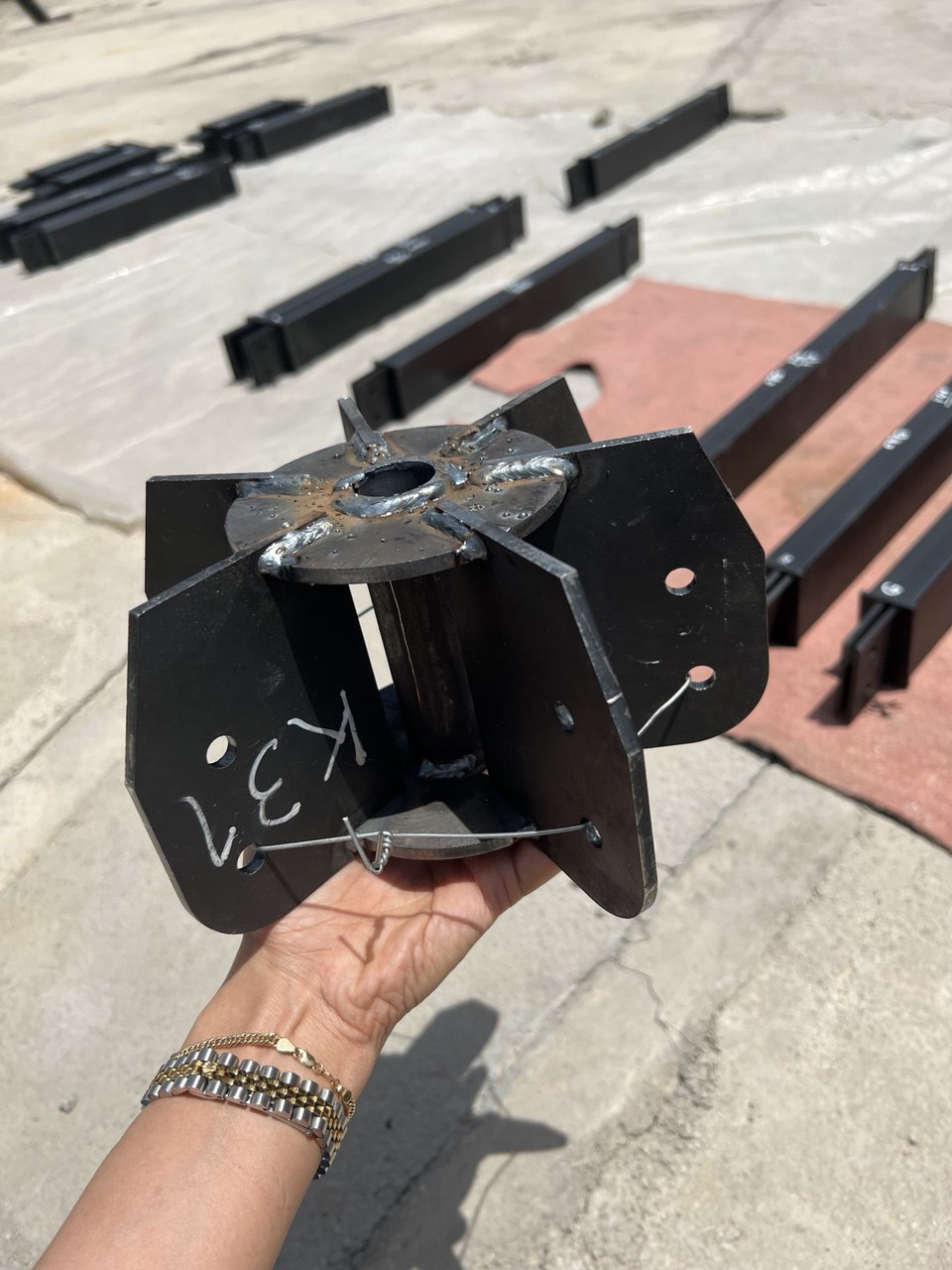

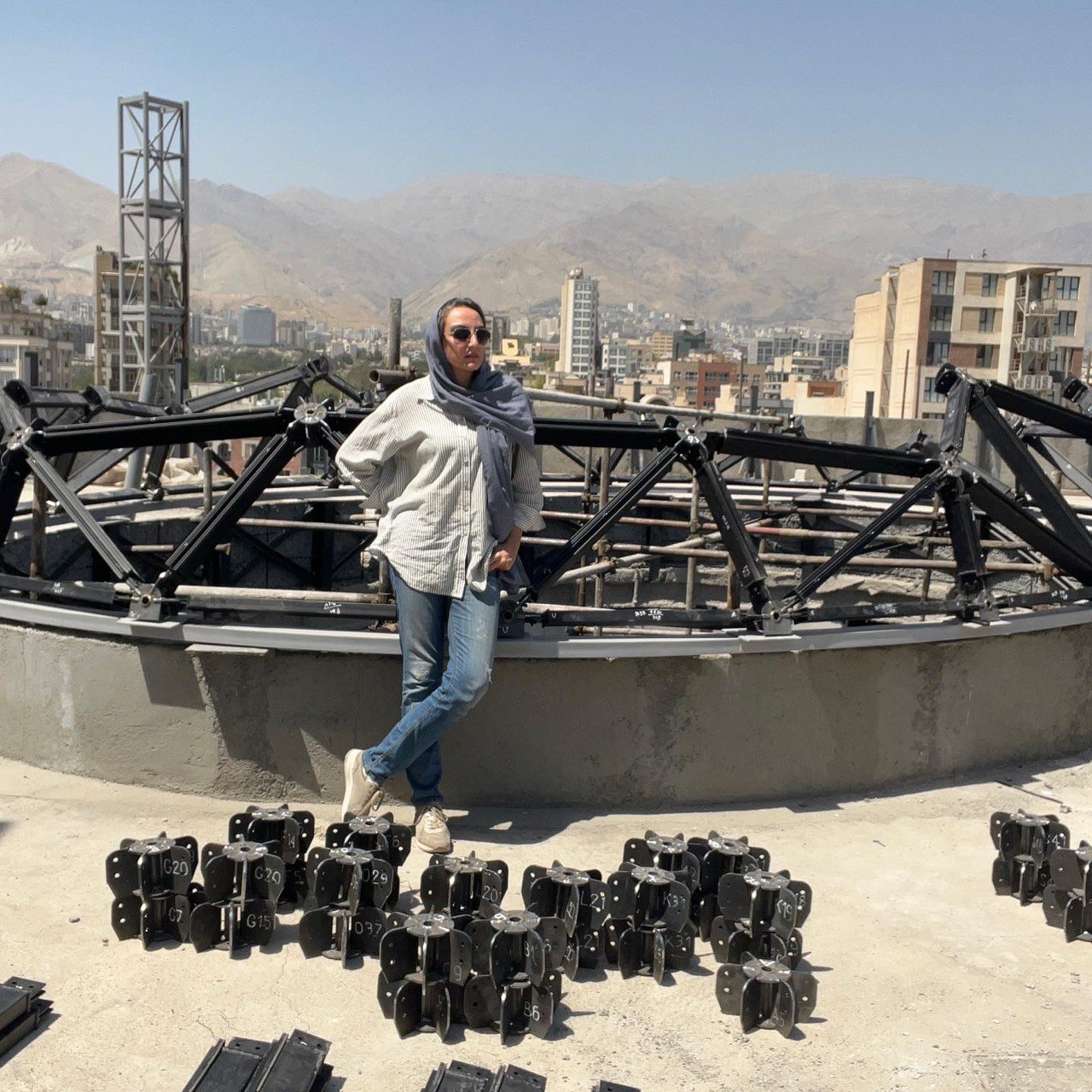

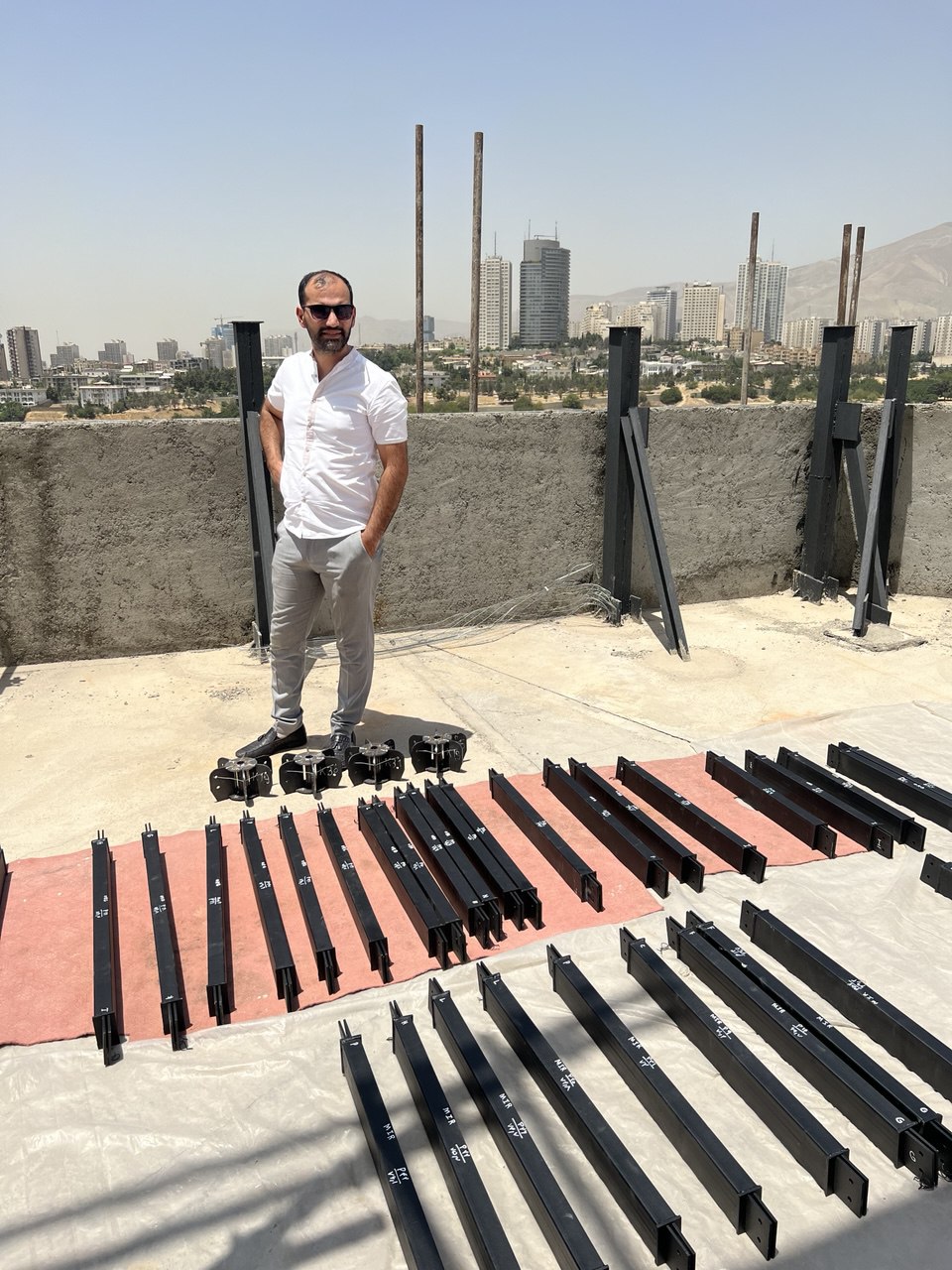

ساخت نورگیر ساختمان ملاصدرا بر پایه تولید جداگانه المان‌ها انجام شده است. هر قطعه کد مشخصی داشته تا جای آن در مجموعه قابل تشخیص باشد. پس از آماده‌سازی، قطعات در محل نصب با پیچ و مهره به یکدیگر متصل شده‌اند. در چنین فرایندی، کد قطعه رابط میان مرحله ساخت و جایگاه آن در مونتاژ است.

این روش، خواندن تصاویر اجرایی را نیز آسان‌تر می‌کند: به‌جای نگاه کردن به نورگیر به‌عنوان یک حجم یکپارچه، می‌توان آن را مجموعه‌ای از اجزای متصل دید که در کنار هم انحنای عدسی را شکل می‌دهند. شرح اولیه پروژه به پایان ساخت اجزای سازه‌ای اشاره دارد، اما این مرحله با تکمیل نصب شیشه و تحویل نهایی یکسان نیست.

برای مقایسه یک نمونه دیگر با قطعات ساخته‌شده و اتصالات پیچ‌ومهره‌ای، سازه فری‌فرم مجتمع تجاری ابریشم لاهیجان مرتبط است. تفاوت هندسه و ابعاد این دو پروژه نشان می‌دهد که روش قطعه‌سازی می‌تواند در فرم‌های متفاوت به کار گرفته شود؛ مشخصات هر نمونه نیز باید جداگانه بررسی شود.

پوشش آلومینیومی و شیشه HS

طبق اطلاعات ثبت‌شده، پس از اجرای سازه فلزی، اجزای آلومینیومی روی آن نصب شده‌اند. این مرحله در شرح پروژه به‌صورت جدا از ساخت فلز و نصب شیشه مطرح شده است. تفکیک این بخش‌ها، ترتیب اجرای اجزای نورگیر و ارتباط پوشش با سازه زیرین را روشن می‌کند.

در معرفی شیشه، عنوان HS آمده است. ضخامت، تعداد لایه‌ها و ترکیب نهایی شیشه در اطلاعات موجود مشخص نیست؛ از این عنوان به‌تنهایی نمی‌توان ساختار چندلایه یا جزئیات سکوریت و لمینیت را نتیجه گرفت. مشخصات نهایی پوشش شیشه‌ای باید از مدارک فنی همان پروژه استخراج شود.

تصاویر اجرایی و بررسی پروژه‌های مرتبط

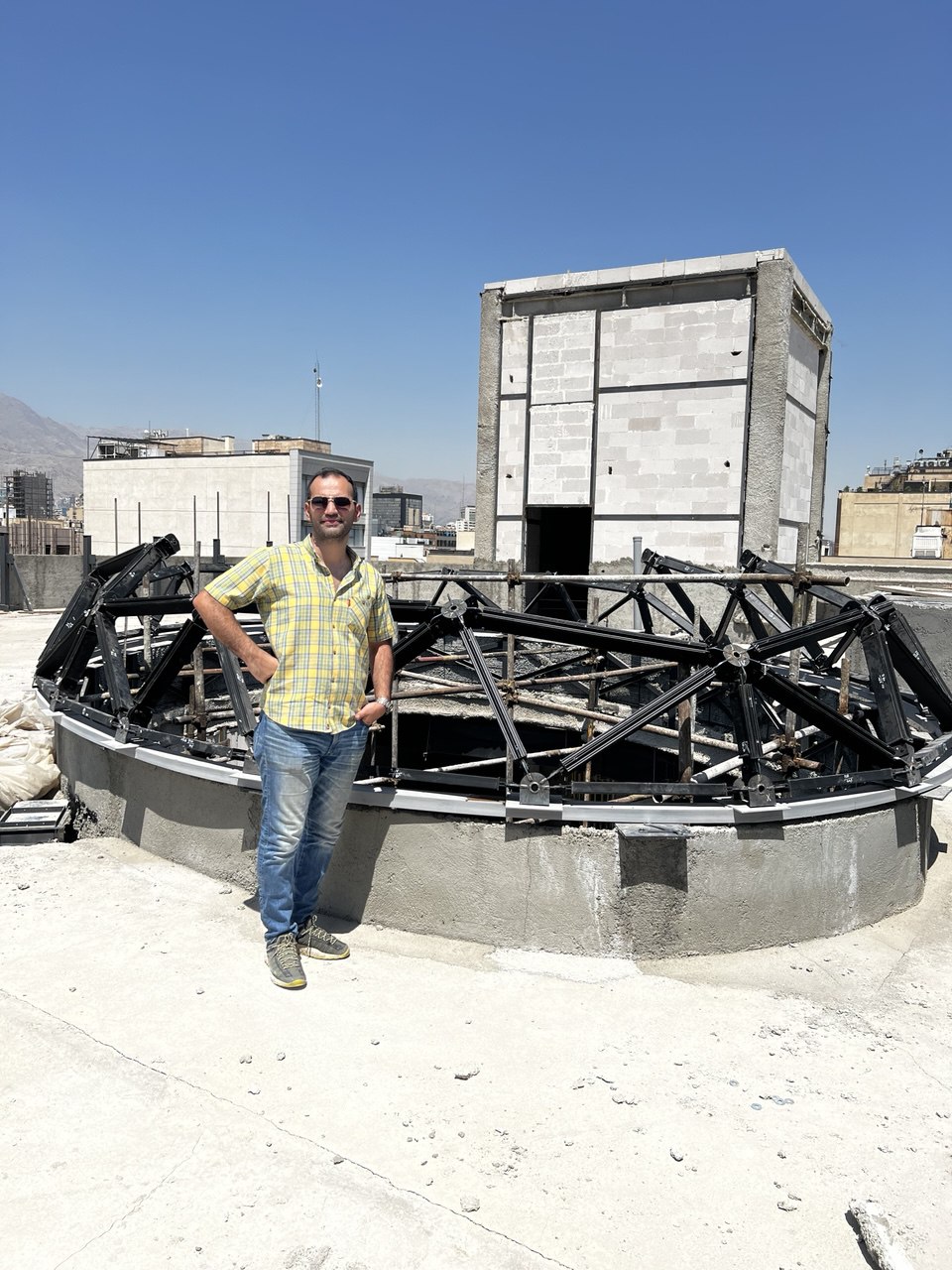

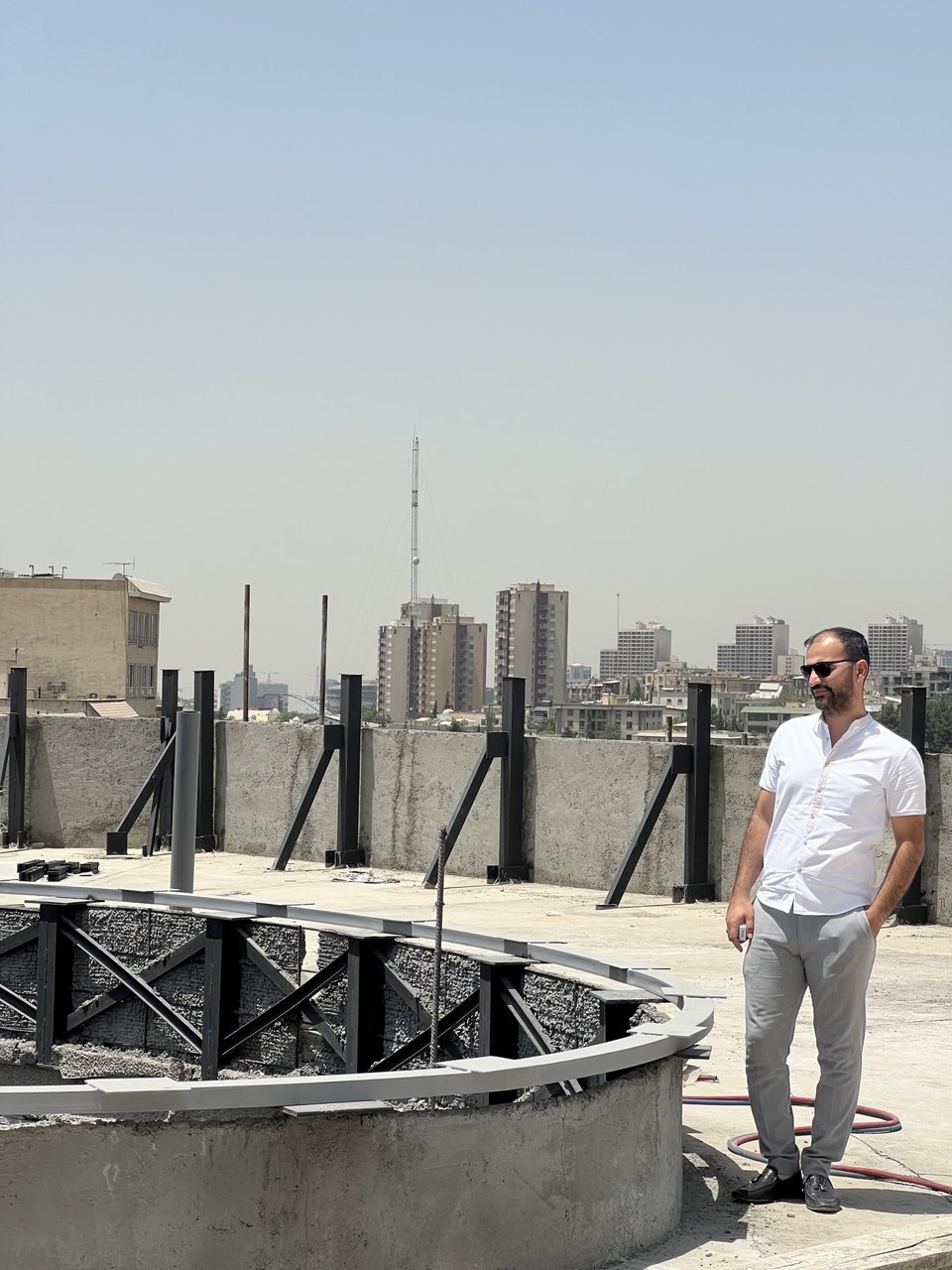

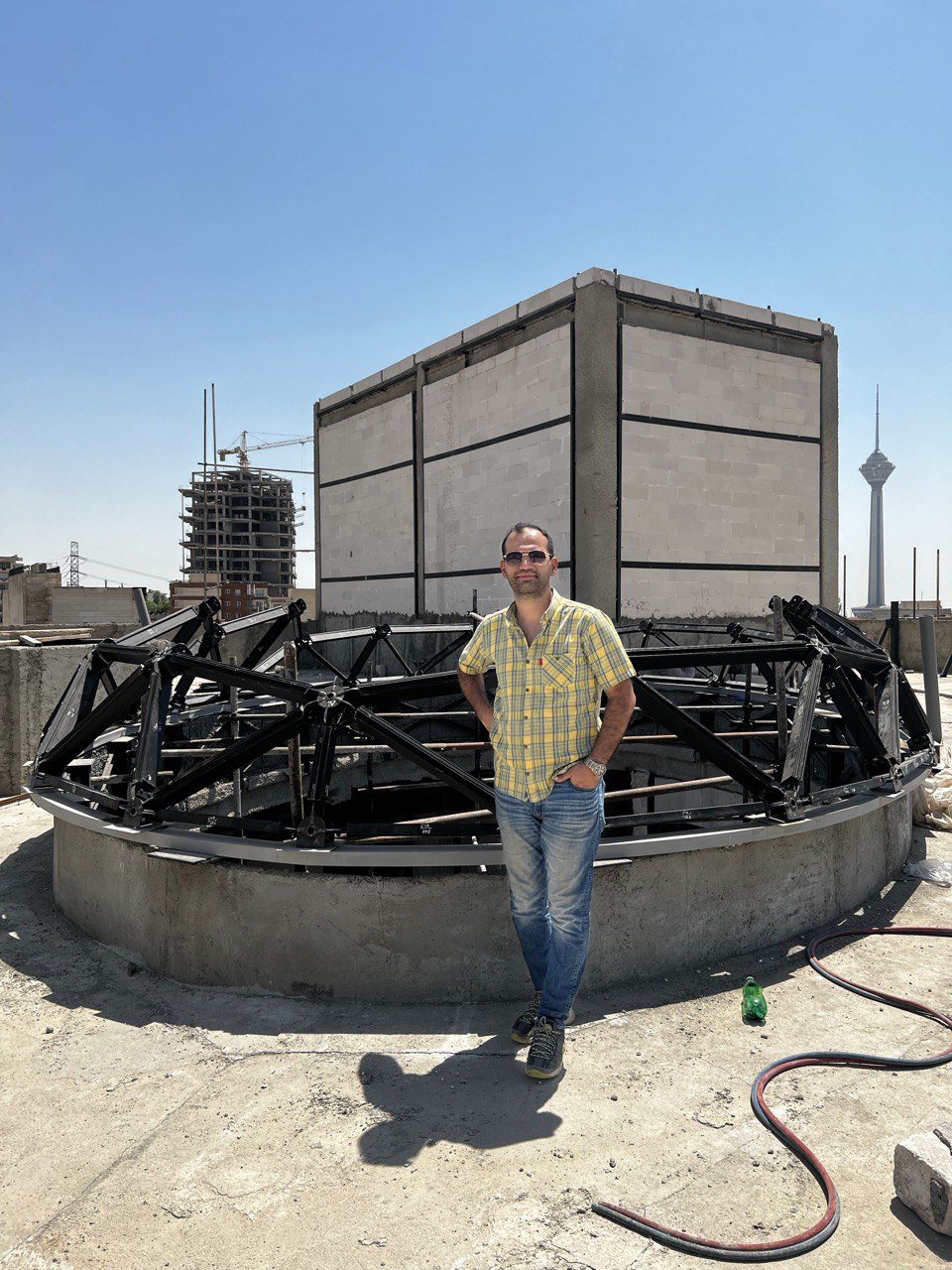

گالری نورگیر فری‌فرم ساختمان ملاصدرا، مرجعی برای مشاهده مرحله ساخت و جزئیات قابل دیدن سازه است. متن اولیه برای نصب شیشه زمان‌بندی نسبی ذکر کرده بود، اما تاریخ قطعی تکمیل در اطلاعات این صفحه وجود ندارد. به همین دلیل، تصاویر اجرایی به‌عنوان سند مراحل ساخت معرفی می‌شوند و به معنی تأیید وضعیت فعلی یا پایان کار نیستند.

برای بررسی کاربرد شیشه در پوشش بازشوهای سقفی، می‌توانید نمونه پروژه‌های نورگیر شیشه‌ای را ببینید. اگر دهانه‌ای با فرم منحنی در نظر دارید، در تماس با ایراچی ابعاد بازشو، نقشه فضای زیر سقف و تصاویر محل را مطرح کنید تا بررسی طرح بر اساس شرایط واقعی ساختمان انجام شود.
