سازه فری فرم مجتمع تجاری ابریشم لاهیجان

سازه فری فرم مجتمع تجاری ابریشم لاهیجان یک پوشش شیشه‌ای نیم‌کره‌ای با قطر ۹ متر است که توسط مجموعه ایراچی طراحی و اجرا شده است. قطعات سازه با فناوری CNC برش و تولید شده‌اند و اتصال اجزا به‌صورت پیچ‌ومهره‌ای انجام شده است. شبکه مثلثی و هماهنگی شیشه‌ها با خطوط سازه، ویژگی‌های اصلی ظاهر این پروژه هستند.

مشخصات سازه فری فرم مجتمع تجاری ابریشم لاهیجان

• محل پروژه: مجتمع تجاری ابریشم، لاهیجان
• کاربری بنا: تجاری
• فرم کلی پوشش: نیم‌کره‌ای
• قطر معرفی‌شده: ۹ متر
• نوع سطح: شیشه‌ای با شبکه مثلثی
• روش تولید قطعات سازه: برش و ساخت با CNC
• روش اتصال: پیچ‌ومهره‌ای
• نام شیشه در معرفی پروژه: اچ‌اس یا HS
• مجموعه طراح و مجری: ایراچی

قطر ۹ متر، اندازه کلی دهانه معرفی‌شده سازه است. ارتفاع اجرایی، تعداد قطعات و ضخامت شیشه در شرح موجود اعلام نشده‌اند. این مشخصات باید از نقشه‌ها و مدارک ساخت بررسی شوند و از روی ظاهر نیم‌کره‌ای به‌تنهایی قابل تعیین نیستند.

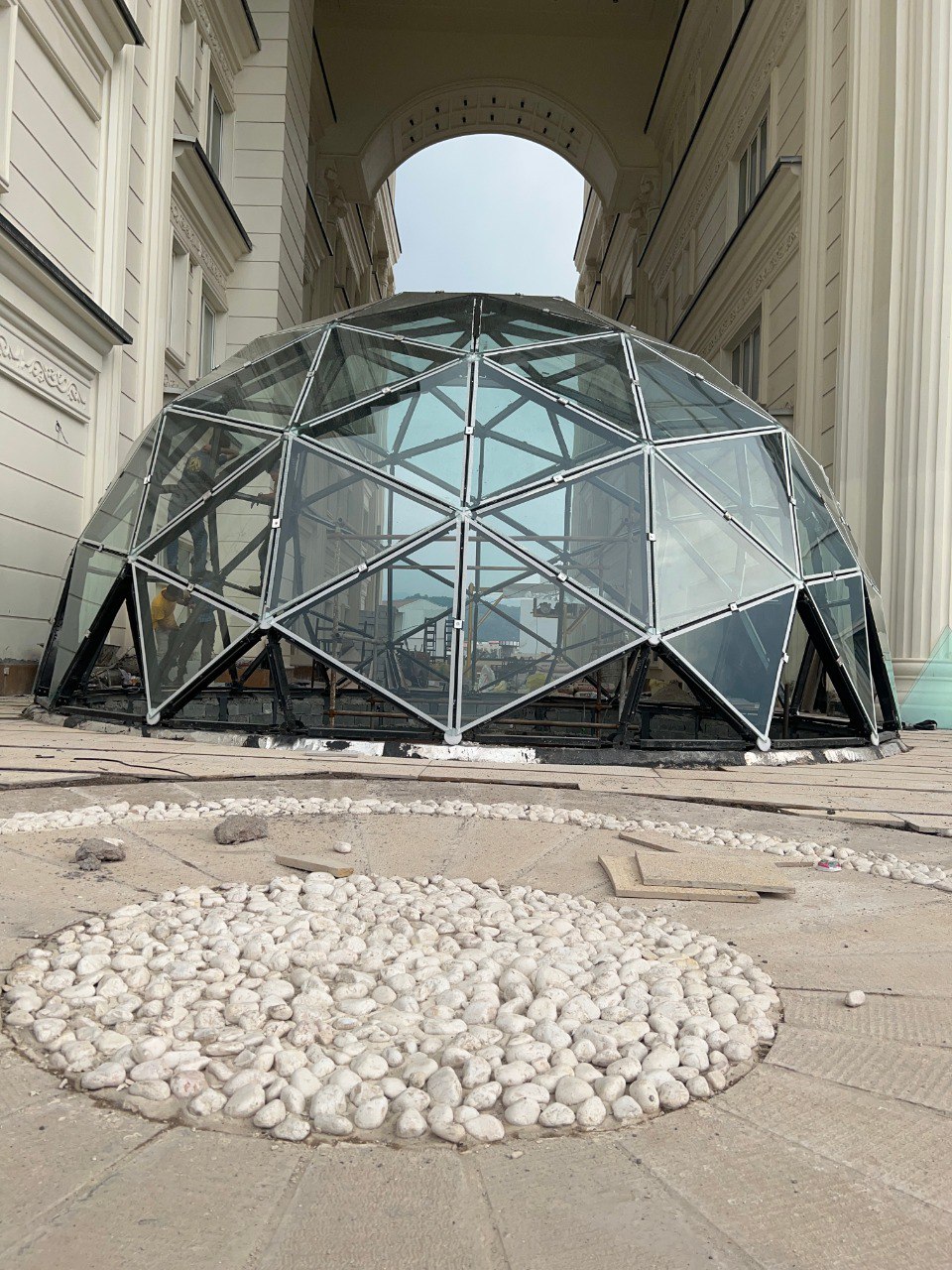

طراحی نیم‌کره و شبکه مثلثی شیشه

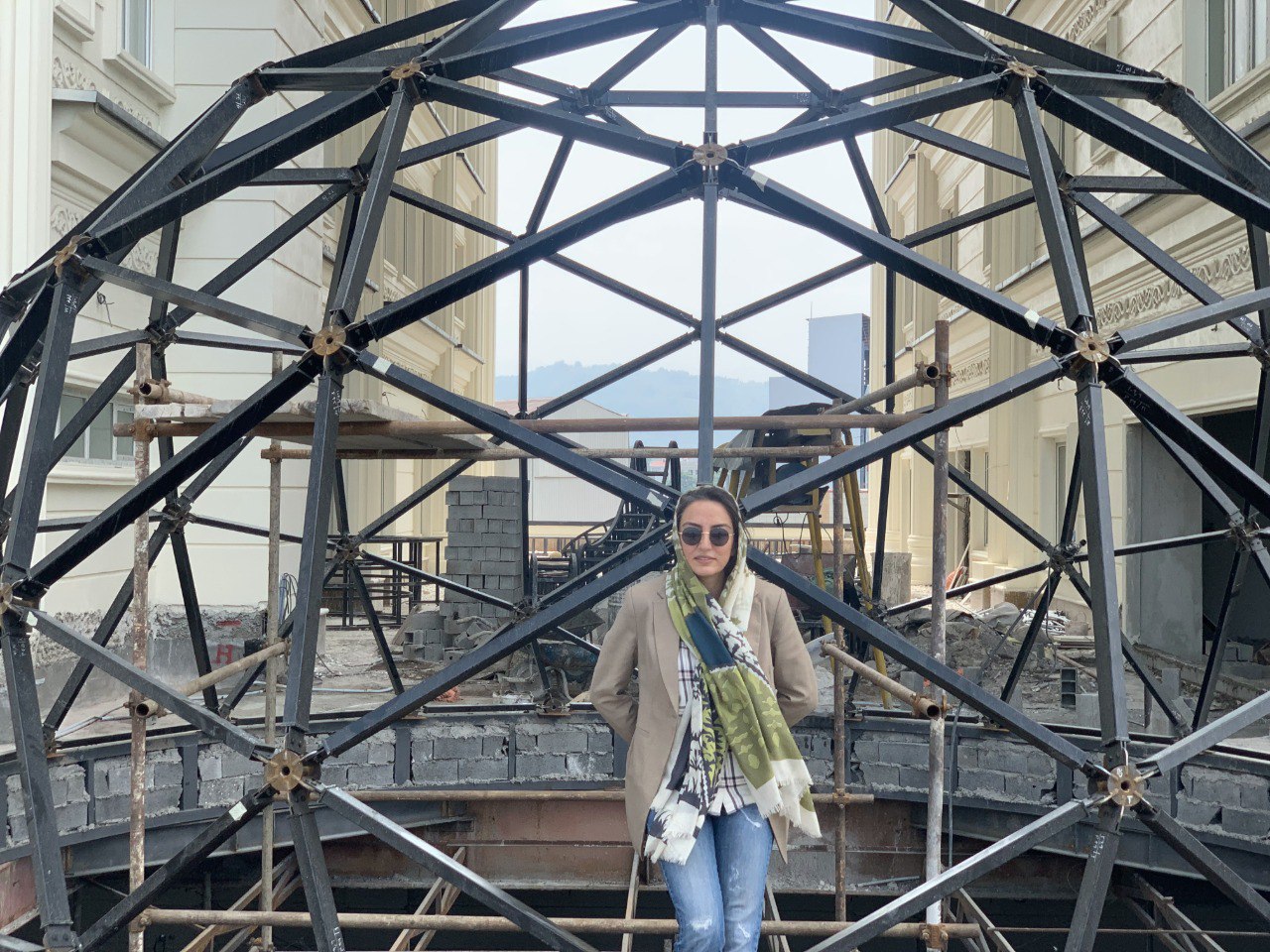

در طراحی و معماری این اثر، سرکار خانم مهندس توت‌زاری سطح شیشه‌ای را در ارتباط با هندسه نیم‌کره و خطوط شبکه سازه به کار گرفته‌اند. در تصویر پروژه، قطعات مثلثی در کنار یکدیگر، پوشش منحنی را شکل می‌دهند و مرز هر قطعه در ظاهر کلی سازه حضور دارد.

در چنین طرحی، شکل سطح و تقسیمات آن باید هم‌زمان بررسی شوند. موقعیت گره‌ها و امتداد خطوط، محدوده قطعات شیشه را مشخص می‌کنند. بنابراین انتخاب تقسیم‌بندی، فقط یک تصمیم اجرایی نیست و بر تصویر نهایی پوشش نیز اثر می‌گذارد.

شبکه مثلثی به سطح، نظمی قابل دنبال‌کردن می‌دهد. هنگام مشاهده از زاویه‌های مختلف، خطوط سازه و بازتاب شیشه‌ها جلوه متفاوتی پیدا می‌کنند. رابطه این شبکه با معماری پیرامون، بخشی از طراحی فضای محل نصب است.

تولید قطعات با CNC و دقت در مونتاژ

طبق معرفی سازه فری فرم مجتمع تجاری ابریشم لاهیجان، قطعات با فناوری CNC برش و تولید شده‌اند. در شبکه‌ای با اجزای متعدد، تطابق طول‌ها، زاویه‌ها و محل اتصال‌ها اهمیت دارد؛ زیرا هر جزء باید در موقعیت پیش‌بینی‌شده خود قرار گیرد.

استفاده از CNC به اجرای دقیق‌تر هندسه قطعات کمک می‌کند، اما کیفیت نهایی به نقشه ساخت، کنترل ابعاد و مونتاژ نیز وابسته است. کنترل قطعات پیش از نصب و تطبیق آن‌ها با نقشه، بخشی از هماهنگی میان طراحی و اجرا خواهد بود.

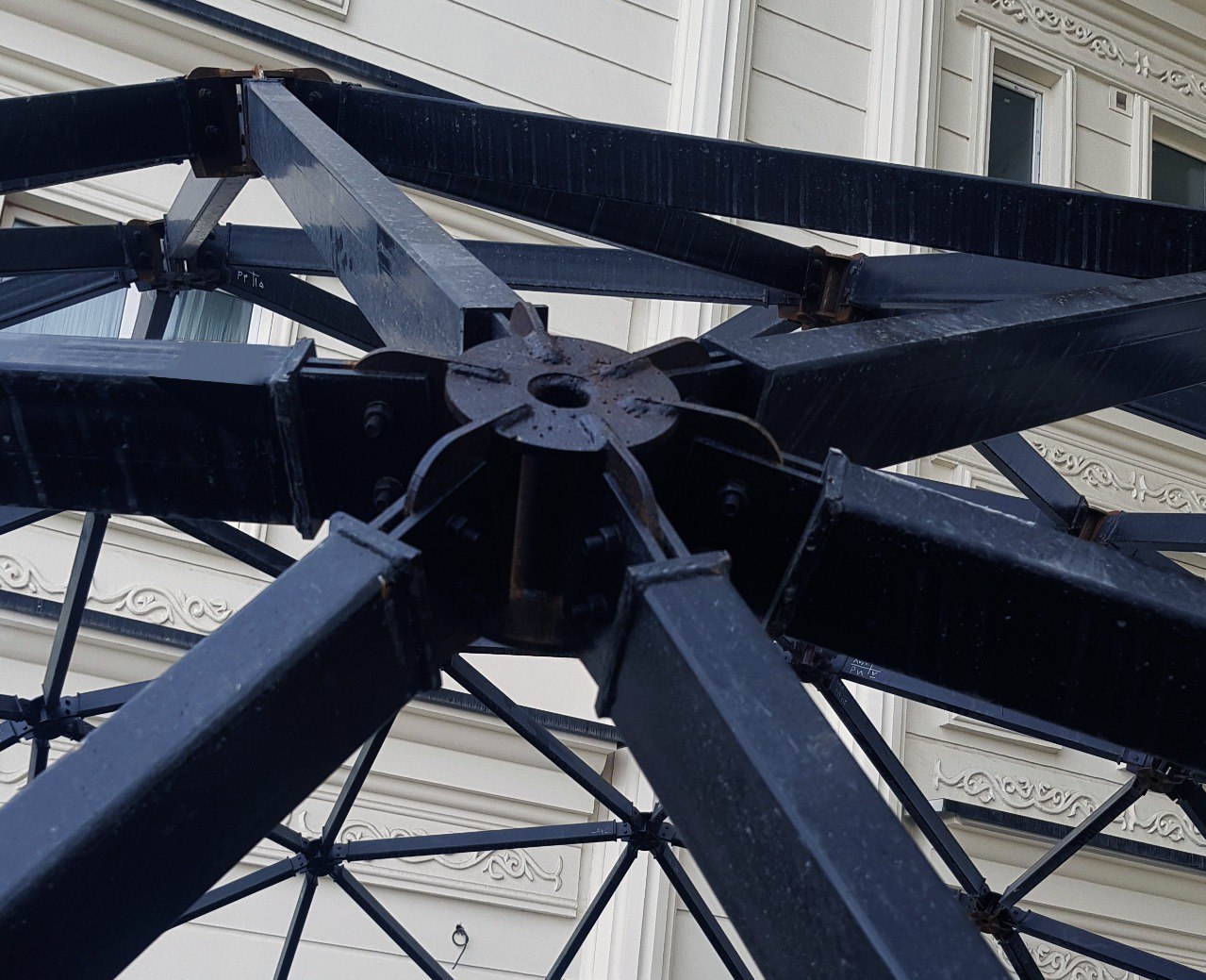

اتصال پیچ‌ومهره‌ای اجزای سازه

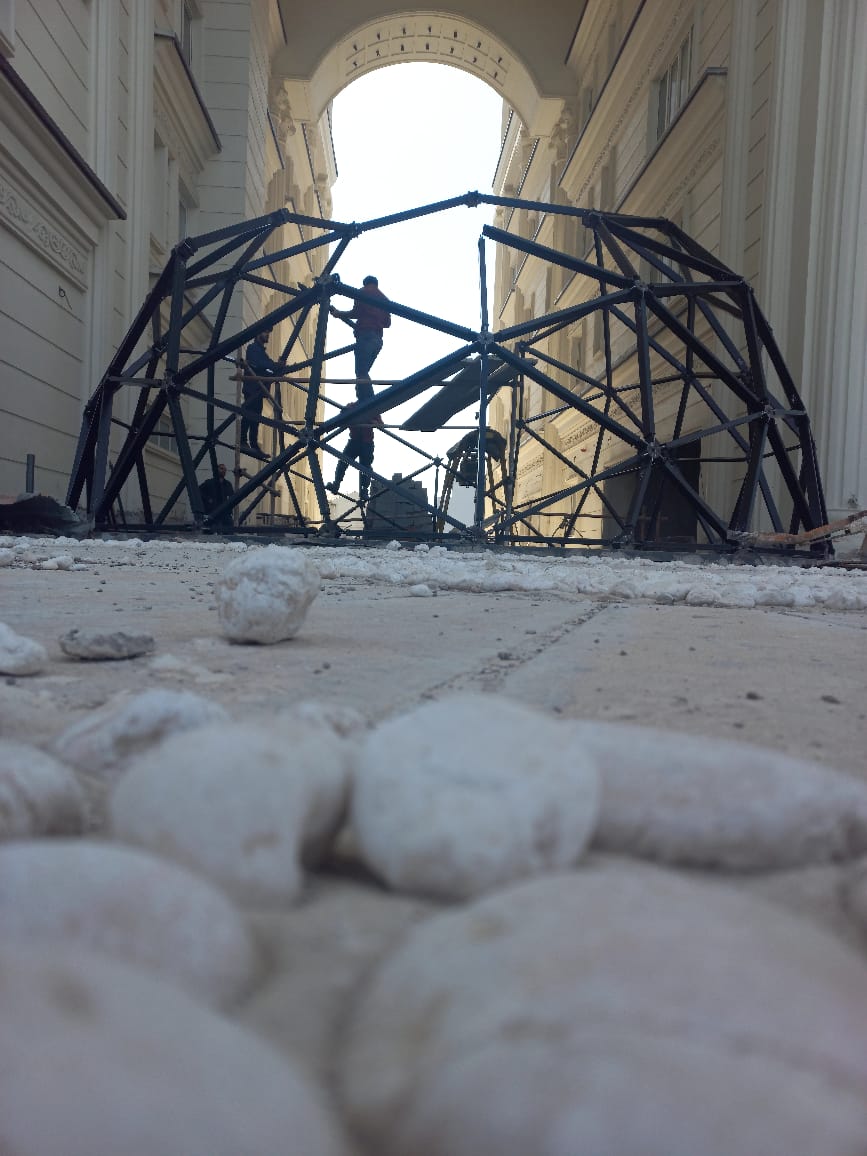

اجزای این پروژه با اتصال‌های پیچ‌ومهره‌ای به یکدیگر متصل شده‌اند. در چنین ساختاری، موقعیت صفحات و سوراخ‌های اتصال باید با هندسه کل شبکه هماهنگ باشد. اختلاف در محل اتصال می‌تواند بر جانمایی قطعات مجاور اثر بگذارد.

مشخصات پیچ‌ها، جزئیات گره‌ها و مقاطع فلزی در صفحه معرفی منتشر نشده‌اند. تعیین این موارد به نقشه و محاسبات سازه وابسته است. ظاهر شبکه یا نام روش اتصال، به‌تنهایی اطلاعات کافی برای ارزیابی ظرفیت و عملکرد آن فراهم نمی‌کند.

برای مقایسه آماده‌سازی و نصب اجزای یک سازه مشابه، نورگیر فری‌فرم ساختمان ملاصدرا نمونه مرتبطی است. در آن پروژه، قطعات با کد مشخص تولید و در محل با پیچ‌ومهره مونتاژ شده‌اند. فرم و اندازه هر دو سازه باید در ارتباط با ساختمان همان پروژه بررسی شوند.

شیشه HS و اطلاعات فنی موردنیاز

در شرح اولیه، شیشه‌های مورد استفاده با نام HS معرفی شده‌اند. این نام، جایگزین مشخصات کامل شیشه نیست؛ ضخامت، ترکیب لایه‌ها و جزئیات اتصال باید از مدارک فنی بررسی شوند. نمی‌توان صرفاً با نام HS، ایمنی همه پوشش‌های شیشه‌ای را یکسان دانست.

در بررسی یک سقف شیشه‌ای، شرایط بارگذاری و نحوه نگهداری قطعات نیز اهمیت دارند. مشخصات شیشه باید با ابعاد قطعات، نوع قاب و الزامات محل نصب هماهنگ شوند. برای سفارش جدید، انتخاب این اجزا باید بخشی از طراحی اجرایی باشد.

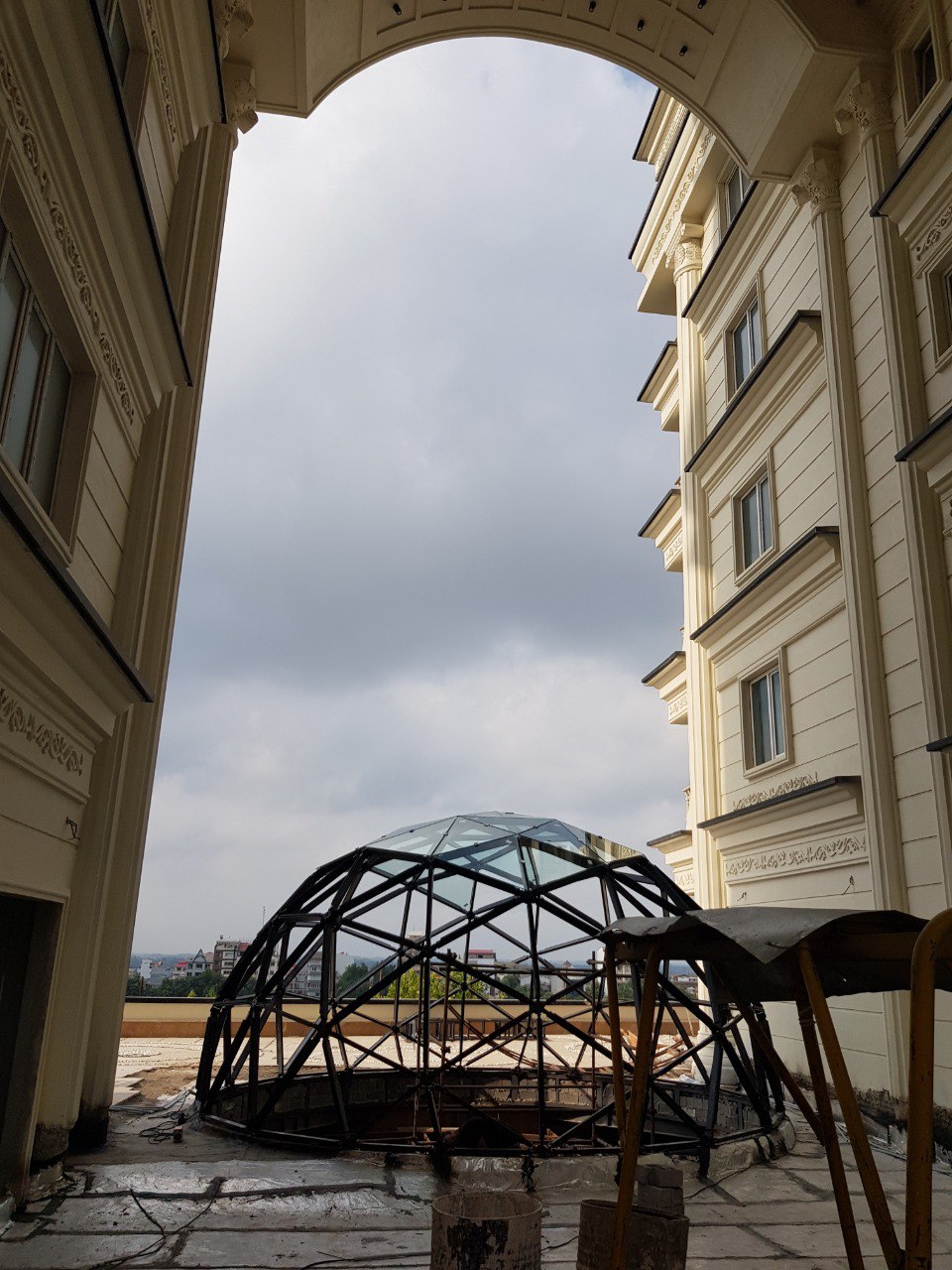

نور، بازتاب و ارتباط پوشش با فضای تجاری

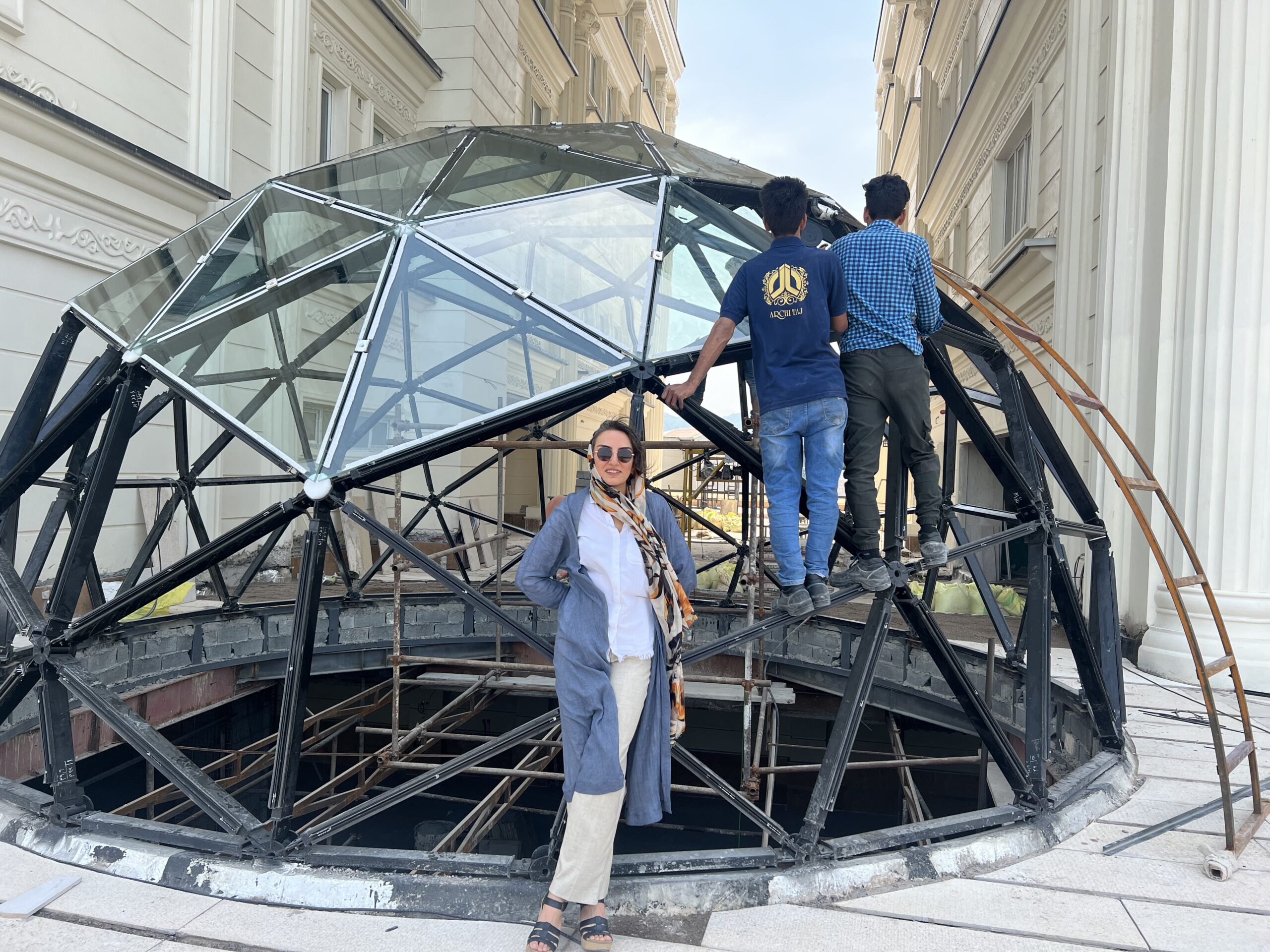

سطح شیشه‌ای، امکان حضور نور و بازتاب محیط را در ظاهر سازه فراهم می‌کند. در تصویر، شبکه فلزی و شیشه‌ها در کنار فضای پیرامونی ساختمان دیده می‌شوند. شرایط روشنایی می‌تواند بر میزان دیده‌شدن اجزای شبکه و انعکاس روی شیشه اثر بگذارد.

برای انتخاب پوشش مشابه، نیاز روشنایی و شرایط محیطی باید همراه با فرم معماری بررسی شوند. نوع شیشه، آب‌بندی و دسترسی برای نظافت، جزئیاتی هستند که باید متناسب با همان محل تعیین شوند؛ ویژگی‌های یک نمونه را نمی‌توان بدون بررسی به پروژه دیگر تعمیم داد.

مشاهده نمونه‌ها و بررسی سفارش سازه فری‌فرم

در مجموعه پروژه‌های سازه فری‌فرم ایراچی می‌توانید کاربردهای دیگر شبکه‌های شیشه‌ای و فلزی را ببینید. در مقایسه نمونه‌ها، به فرم کلی، اندازه دهانه و نوع تقسیم‌بندی سطح توجه کنید.

برای بررسی سفارش، نقشه و ابعاد دهانه، تصاویر محل و طرح اولیه فرم را از طریق صفحه تماس با ایراچی ارائه کنید. ترکیب شیشه، جزئیات سازه، روش نصب و برآورد هزینه بر اساس شرایط همان ساختمان تعیین می‌شوند.
