سازه فری فرم شرکت آبسکون شهر بابل
سازه فری فرم شرکت آبسکون شهر بابل در یک ساختمان اداری اجرا شده است. این پروژه با هندسه آزاد، شبکه مثلث‌بندی‌شده و قطعاتی که پیش از اجرا مدل‌سازی و کدگذاری شده‌اند، شکل گرفته است. ساخت کارگاهی و مونتاژ در محل، همراه با هماهنگی میان نقشه سه‌بعدی و اجزای واقعی، بخش اصلی روند اجرای آن بوده‌اند.
مشخصات سازه فری فرم شرکت آبسکون شهر بابل
- موقعیت: شهر بابل
- کارفرمای معرفی‌شده: شرکت آبسکون
- کاربری ساختمان: اداری
- نوع طرح: سازه فری‌فرم شیشه‌ای با فرم آزاد
- هندسه سازه: شبکه مثلث‌بندی‌شده با فرم‌های دوکی‌شکل
- روش طراحی: مدل‌سازی سه‌بعدی در نرم‌افزارهای تخصصی
- آماده‌سازی قطعات: کدگذاری و پیش‌ساخت در کارخانه
- روش اجرا: مونتاژ قطعات در محل پروژه بر اساس نقشه‌ها
- نام شیشه در شرح پروژه: H.S

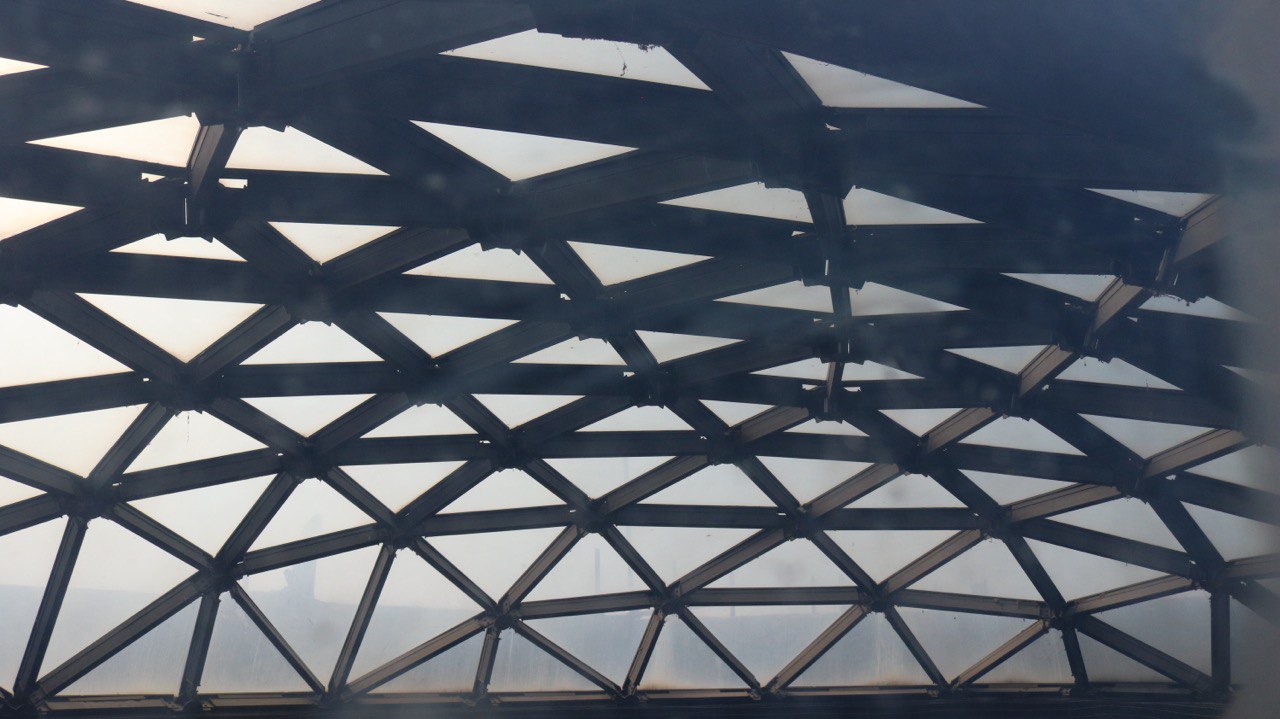

فری‌فرم به طراحی با هندسه آزاد اشاره دارد؛ در این پروژه، سطح شیشه‌ای از کنار هم قرار گرفتن بخش‌های مثلثی شکل گرفته است. تصویر سازه نیز ارتباط شبکه فلزی با قطعات شیشه و نقاط اتصال آن‌ها را نشان می‌دهد. ابعاد دهانه و ارتفاع در معرفی موجود ثبت نشده‌اند.
طراحی فرم آزاد برای ساختمان اداری
در طراحی و معماری این اثر، سرکار خانم مهندس توت‌زاری هندسه شیشه و سازه را در قالب یک ترکیب فری‌فرم به کار گرفته‌اند. در چنین طرحی، ظاهر نهایی به فرم کلی محدود نیست؛ خطوط شبکه و محل اتصال‌ها نیز بخشی از تصویر سازه هستند.
برخلاف یک سقف با تقسیمات تکراری ساده، در هندسه آزاد موقعیت هر بخش باید در مدل کلی مشخص باشد. تغییر انحنا و جهت خطوط می‌تواند شکل و زاویه قطعات مجاور را تغییر دهد. بنابراین طراحی معماری، مدل‌سازی و آماده‌سازی قطعات باید به‌صورت هماهنگ پیش بروند.
مثلث‌بندی و شکل‌گیری سطح شیشه‌ای

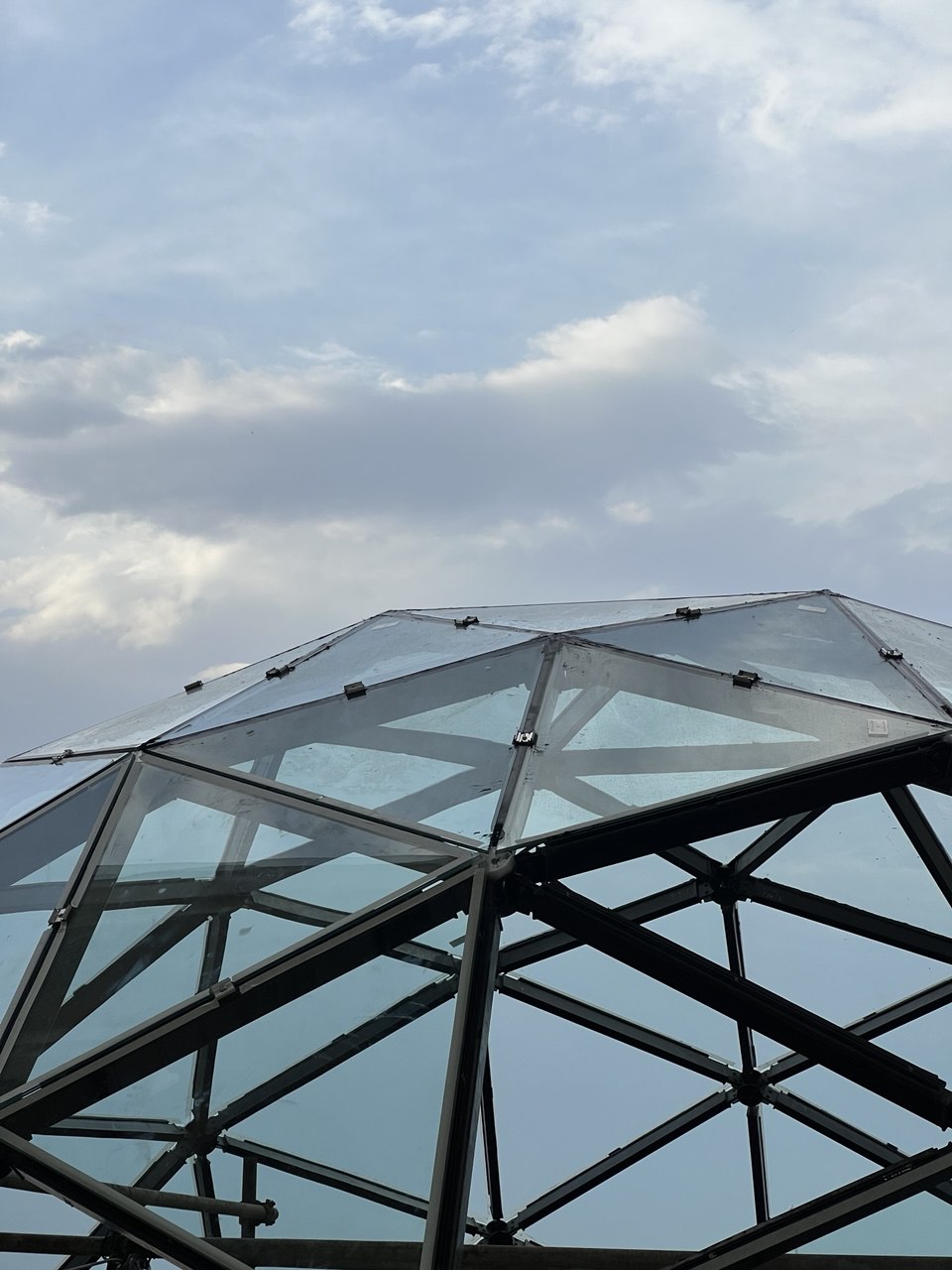

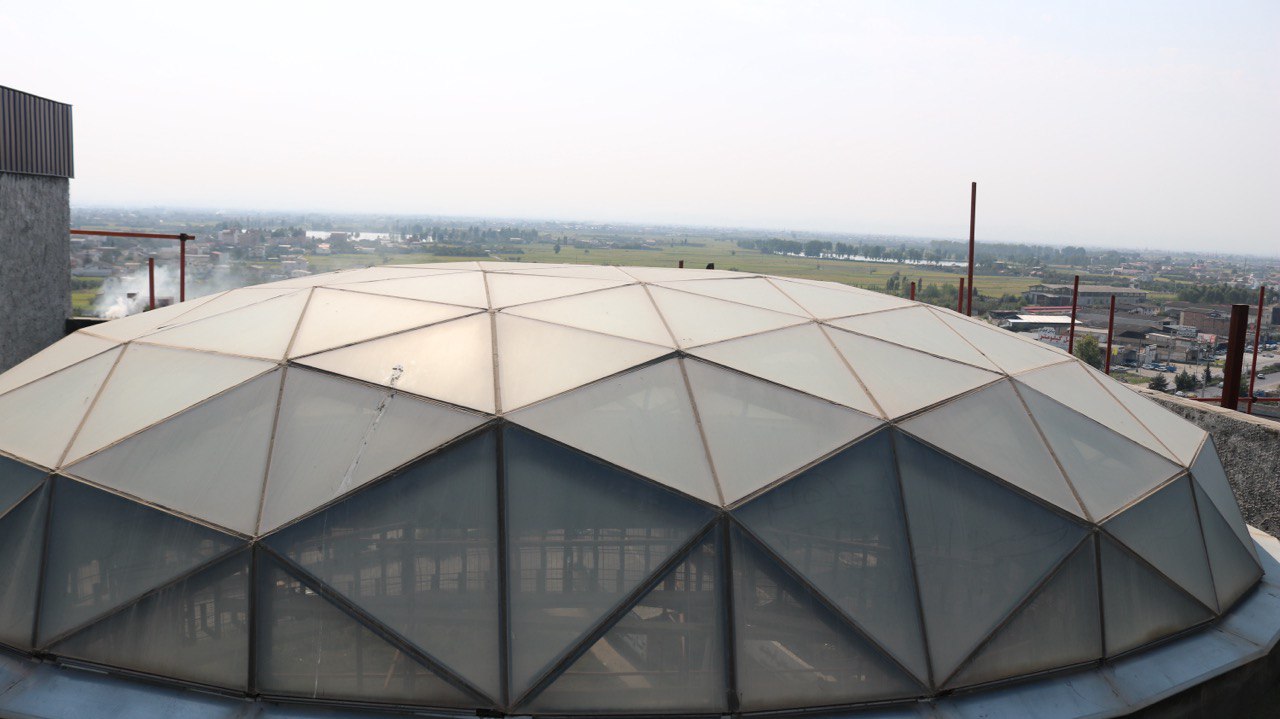

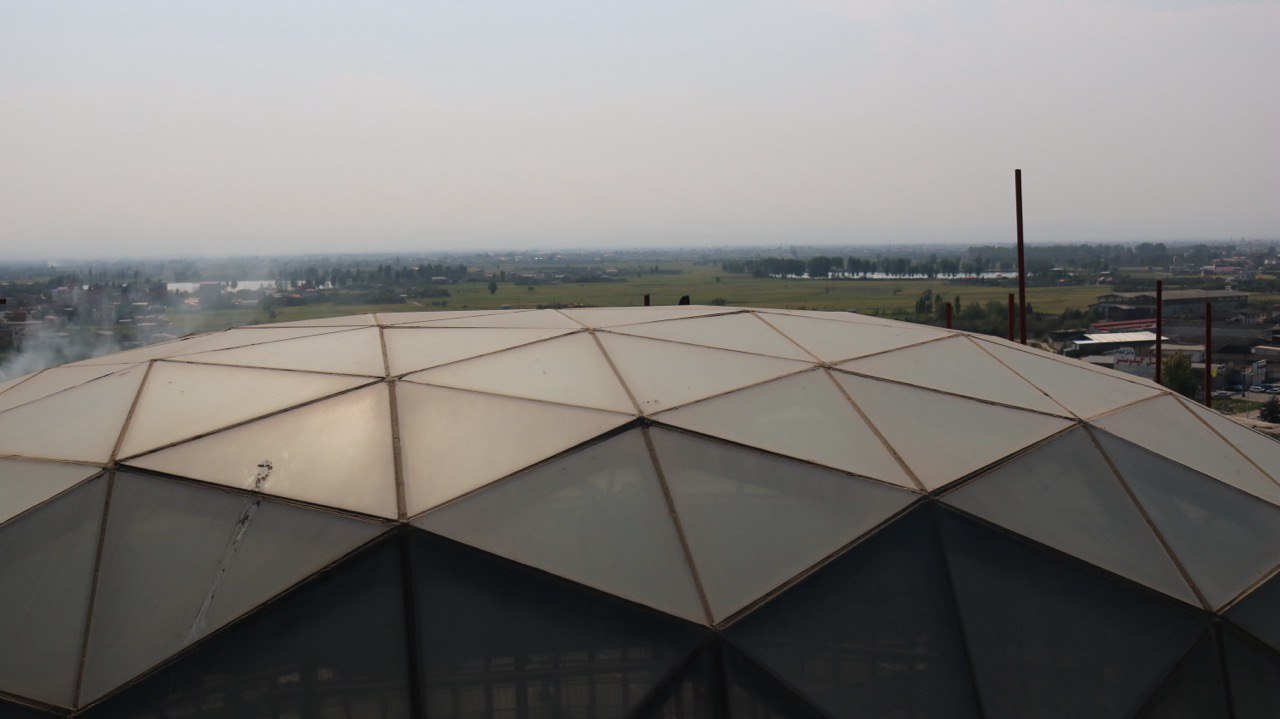

در سازه فری فرم شرکت آبسکون شهر بابل، مثلث‌بندی مبنای تقسیم سطح و جانمایی اجزا بوده است. شبکه فلزی، محدوده قطعات شیشه را تعریف می‌کند و از کنار هم قرار گرفتن این بخش‌ها، فرم کلی ساخته می‌شود. در تصویر، لبه شیشه‌ها و خطوط سازه در نقاط مشخص به یکدیگر می‌رسند.

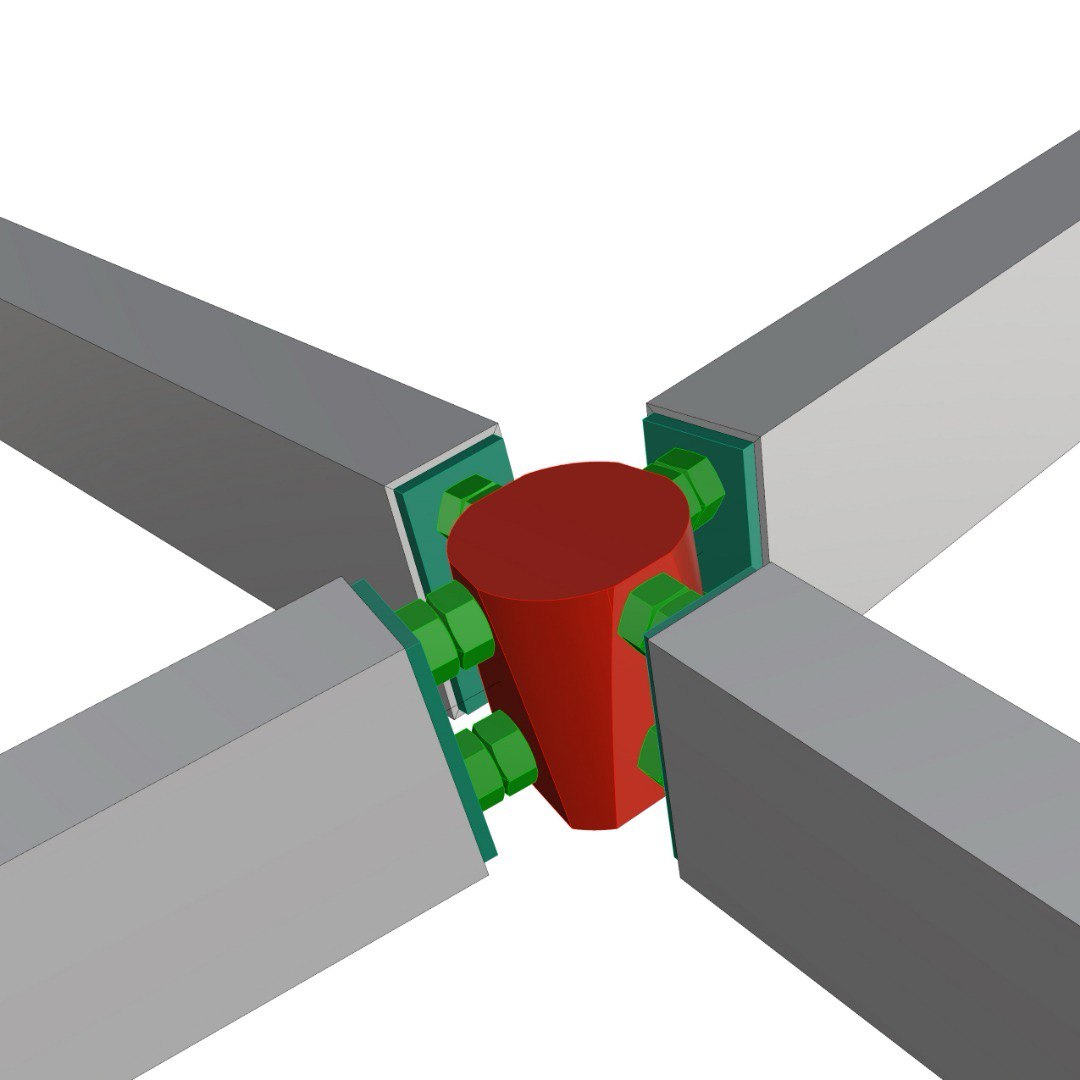

یکی از چالش‌های ثبت‌شده پروژه، ایجاد فرم‌های خاص دوکی‌شکل همراه با دقت در اجرای شبکه بوده است. برای رسیدن به فرم موردنظر، محل گره‌ها، طول قطعات و زوایای اتصال باید با مدل و نقشه ساخت تطابق داشته باشند. کنترل این ارتباط در تولید و نصب، بخش مهمی از روند اجراست.
مدل‌سازی سه‌بعدی و کدگذاری قطعات

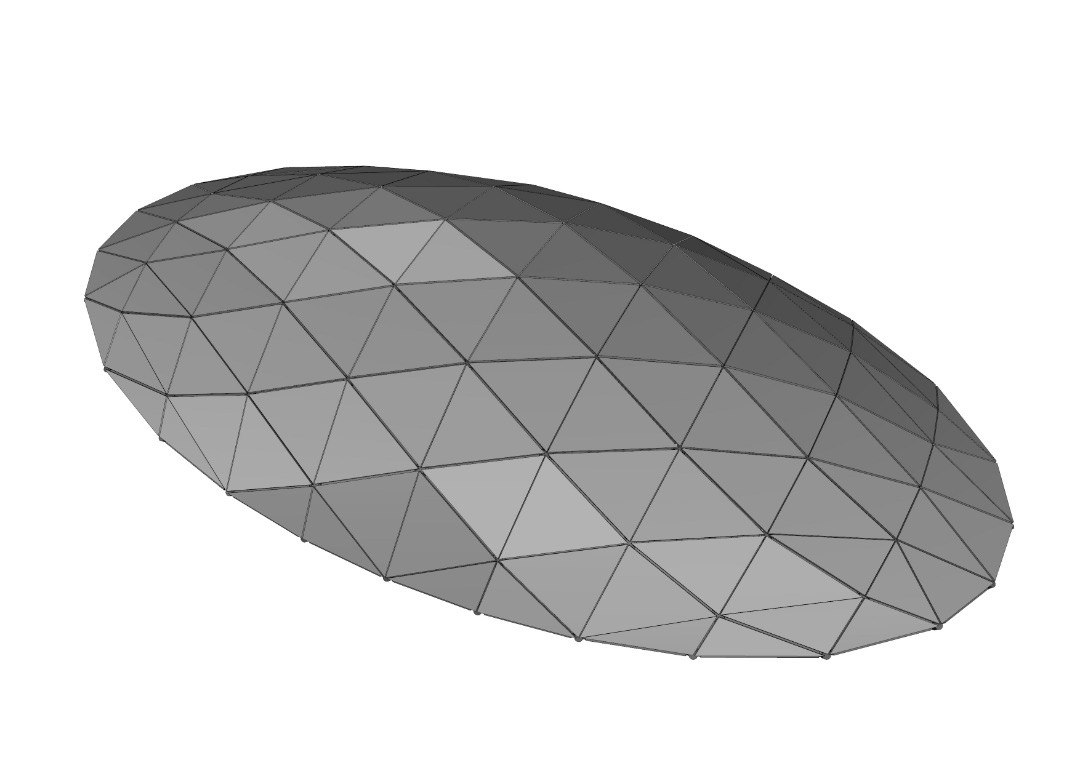

طبق شرح پروژه، اجزای سازه پیش از اجرا در نرم‌افزارهای سه‌بعدی مدل‌سازی و کدگذاری شده‌اند. این کدها برای شناسایی قطعات و مشخص‌کردن جایگاه آن‌ها هنگام مونتاژ به کار می‌روند. به این ترتیب، هر جزء در ارتباط با نقشه و موقعیت خود در کل سازه بررسی می‌شود.
کدگذاری به‌ویژه زمانی اهمیت دارد که قطعات از نظر طول، زاویه یا شکل با یکدیگر تفاوت داشته باشند. یک قطعه ممکن است ظاهری نزدیک به قطعه دیگر داشته باشد، اما برای جایگاه متفاوتی ساخته شده باشد. تطبیق شناسه‌ها با نقشه نصب، به کاهش اشتباه در جانمایی کمک می‌کند.
برای مقایسه همین رویکرد در یک ساختمان اداری دیگر، نورگیر فری‌فرم ساختمان ملاصدرا نمونه مرتبطی است. در شرح آن پروژه نیز تولید قطعات با کد مشخص و مونتاژ در محل مطرح شده است. فرم و اندازه هر سازه باید بر اساس شرایط همان ساختمان بررسی شود.
ساخت کارگاهی و مونتاژ در محل

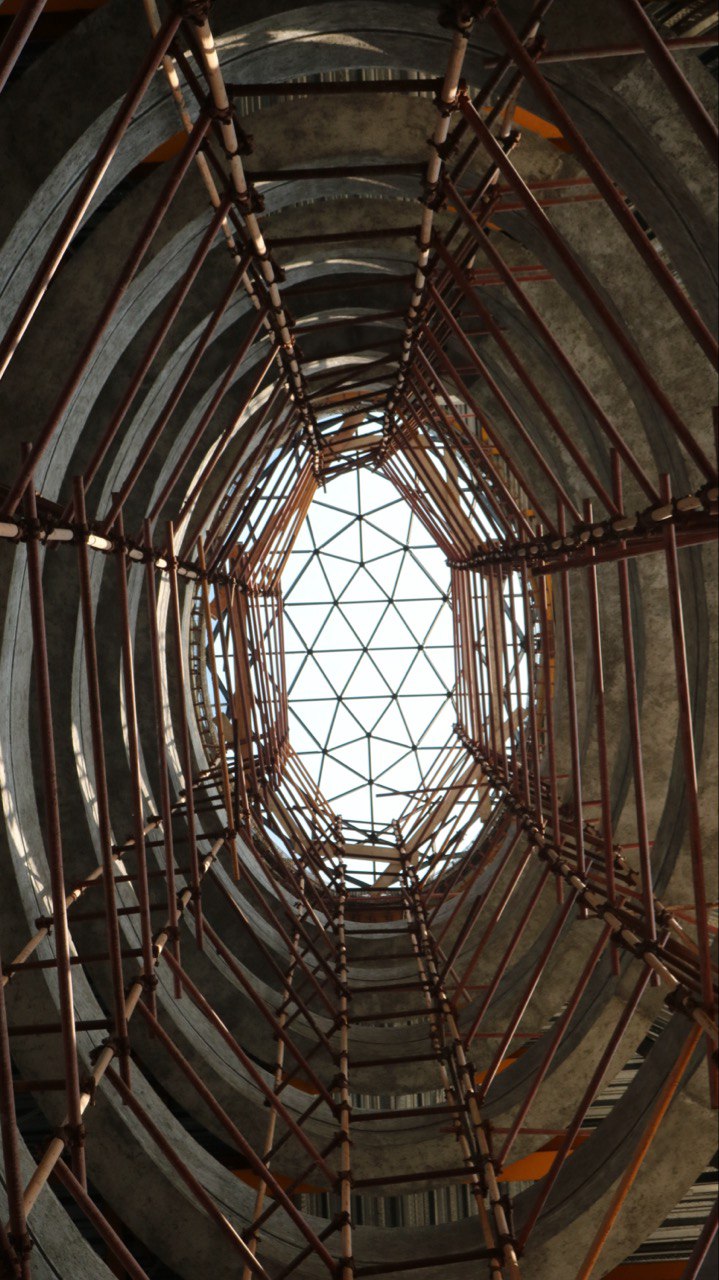

روند معرفی‌شده برای آبسکون، شامل تهیه نقشه‌ها، آماده‌سازی اجزا در کارخانه و سپس مونتاژ در محل ساختمان است. در این مسیر، هماهنگی میان مدل سه‌بعدی، قطعات ساخته‌شده و وضعیت واقعی محل نصب، از چالش‌های اصلی پروژه بوده است.

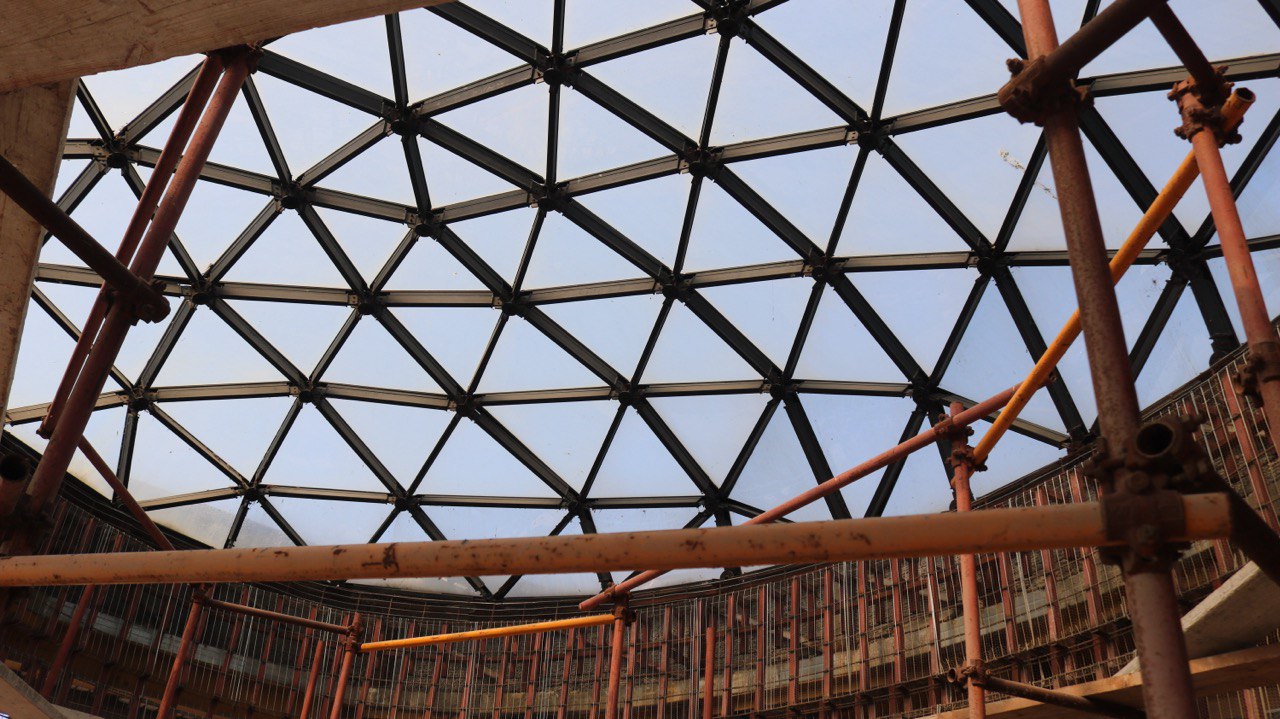

تیم اجرا با استفاده از نقشه‌های آماده‌شده، اجزا را در جایگاه خود قرار داده است. کنترل ابعاد و اتصال‌ها باید هم‌زمان با پیشرفت مونتاژ انجام شود تا فرم نهایی با طراحی تطابق داشته باشد. در شرح اولیه، نظارت تیم مهندسی در مراحل تولید و اجرا نیز ذکر شده است.
شیشه H.S و بررسی مشخصات اجرایی
شیشه مورد استفاده در معرفی پروژه با نام H.S ثبت شده است. این نام به‌تنهایی برای تعیین ضخامت، تعداد لایه‌ها، نوع لایه میانی یا مشخصات کامل شیشه کافی نیست. ترکیب دقیق باید از مشخصات فنی و مدارک ساخت پروژه بررسی شود.
برای ارزیابی یک پوشش شیشه‌ای، علاوه بر نام شیشه باید شرایط بارگذاری، شیوه نگهداری قطعات، اتصال‌ها و جزئیات آب‌بندی مشخص باشند. در این صفحه، اطلاعاتی برای اعلام این مشخصات وجود ندارد؛ بنابراین از نام H.S نباید ترکیب لایه یا تضمین کلی ایمنی را نتیجه گرفت.
مشاهده نمونه‌های مرتبط و بررسی سفارش
در مجموعه پروژه‌های سازه فری‌فرم ایراچی می‌توانید کاربردهای دیگر هندسه آزاد را ببینید. هنگام مقایسه، به فرم کلی، شبکه سازه و ارتباط پوشش شیشه‌ای با معماری ساختمان توجه کنید.
برای بررسی سفارش، نقشه و ابعاد دهانه، تصاویر محل و طرح اولیه فرم را از طریق صفحه تماس با ایراچی ارائه کنید. نوع شیشه، جزئیات سازه، روش مونتاژ و برآورد هزینه باید متناسب با شرایط همان پروژه تعیین شوند.
پرسش‌های متداول درباره سازه فری‌فرم آبسکون
سازه فری فرم شرکت آبسکون شهر بابل برای چه ساختمانی اجرا شده است؟
این پروژه در یک ساختمان اداری متعلق به شرکت آبسکون در شهر بابل اجرا شده است. هندسه آزاد و شبکه مثلث‌بندی‌شده، ویژگی‌های اصلی طراحی آن هستند.
چرا قطعات سازه پیش از نصب کدگذاری شده‌اند؟
کدگذاری برای شناسایی هر قطعه و تطبیق جایگاه آن با نقشه نصب انجام شده است. این کار در شبکه‌ای با طول‌ها، شکل‌ها و زاویه‌های متفاوت، به هماهنگی قطعات هنگام مونتاژ کمک می‌کند.
روند ساخت و نصب سازه چگونه بوده است؟
طبق معرفی پروژه، قطعات ابتدا در نرم‌افزار سه‌بعدی مدل‌سازی و کدگذاری شده‌اند، سپس در کارخانه آماده و در محل ساختمان بر اساس نقشه‌ها مونتاژ شده‌اند.
چه اطلاعاتی درباره شیشه پروژه ثبت شده است؟
در شرح پروژه نام H.S آمده است، اما ضخامت و ترکیب دقیق لایه‌ها اعلام نشده‌اند. این مشخصات و جزئیات اتصال و آب‌بندی باید بر اساس مدارک فنی پروژه بررسی شوند.
